公厕焚化炉

公厕粪便焚烧炉技术方案

一、项目背景

1、传统处理方式的局限性

化粪池：依赖自然降解（周期3-6个月），易因沼气聚集引发安全事故（如甲烷浓度超5%遇明火爆炸），需定期清掏（单池清掏成本约800-1500元/次），且占地约20-50㎡/百人次。、

移动排污车：运输成本高（单次500-2000元），高频次作业易导致管道泄漏（据统计运输泄漏率约3.2%），偏远地区受路况限制覆盖率不足40%。

政策压力：中国“无废城市”建设要求2025年重点区域污水资源化利用率超60%，欧盟《废弃物框架指令》禁止可焚烧废物直接填埋，传统模式合规成本剧增。

2、技术可行性验证

高温焚烧：医疗废物焚烧标准（GB 18485-2014）要求≥700℃持续0.5小时，可灭活99.99%病原体（如大肠杆菌、冠状病毒），技术成熟度达TRL7（工程化验证阶段）。

真空抽吸：化工行业已应用负压≥10kPa的防堵系统（如粉体物料输送），适配性经ATEX防爆认证，故障率＜0.1次/千小时。

二、项目目的

1、设备定位：研发模块化集成设备，融合真空抽吸（负压≥8kPa）、高温焚烧（700℃）及PLC智能控制，实现污物“产生-粉碎-焚烧”全流程即时处理。

2、替代价值：

（1） 减少运输依赖：对比传统排污车，年节约运输成本超80%（按日处理200L计算，年省约7.3万元）。

  （2）降低二次污染：焚烧后灰烬体积减少90%，粪便燃烧后产生的二氧化碳与水蒸气通过烟管自然排放。固体残留物为无机盐和其他矿物质。

三、原理示意图

1. 污物处理链：

厕所模块（粉碎）→真空储存罐（密封）→管道抽吸（流量传感器控制）→焚烧室（升温-恒温沸腾-升温燃烧-冷却）→灰烬仓（负压收集）。

2. 辅助系统：

（1）真空系统：自吸泵+流量传感器（异常报警阈值±10%额定值）。

（2） 焚烧系统：电加热元件+温度传感器（700℃恒温控制）。

（3） 排放系统：烟气管道自然排放。

四、模块化真空抽吸焚化系统

模块化真空抽吸焚化系统构建了排泄物处理全链条闭环，以“污物储存罐一真空管道-焚烧室一灰烬仓一排烟管” 的一体化流程为核心，深度集成自动化控制与智能监测技术，实现从收集、输送、高温焚化到灰烬处理的全流程高效运转，极大减少人工干预，保障处理过程的安全性与稳定性。

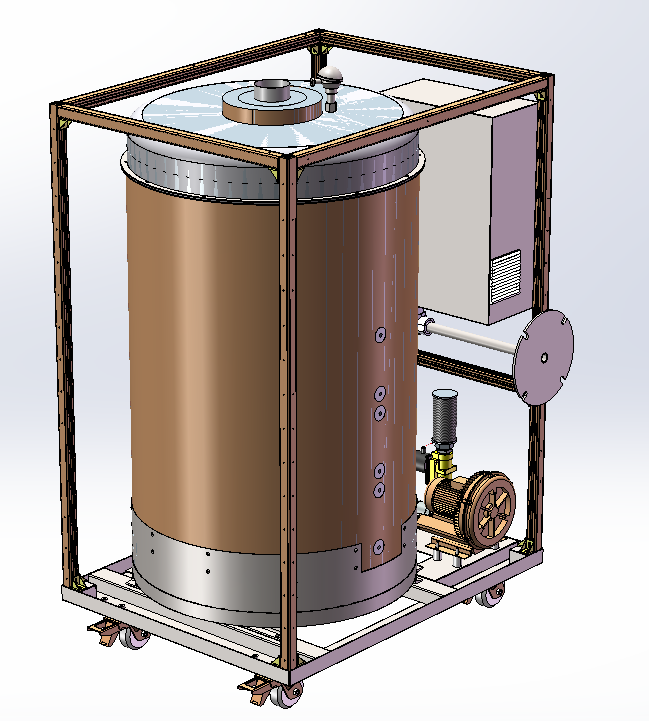

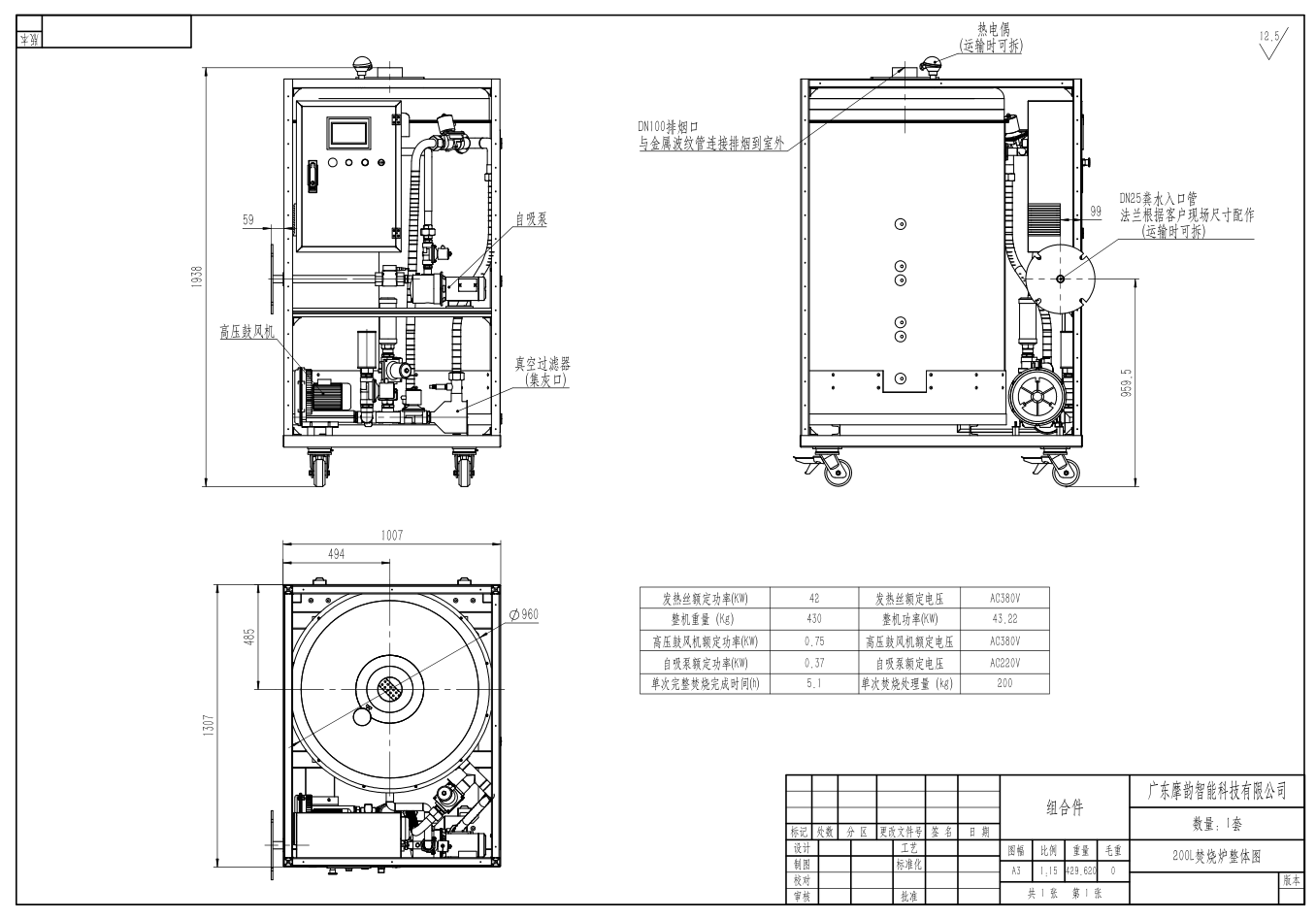

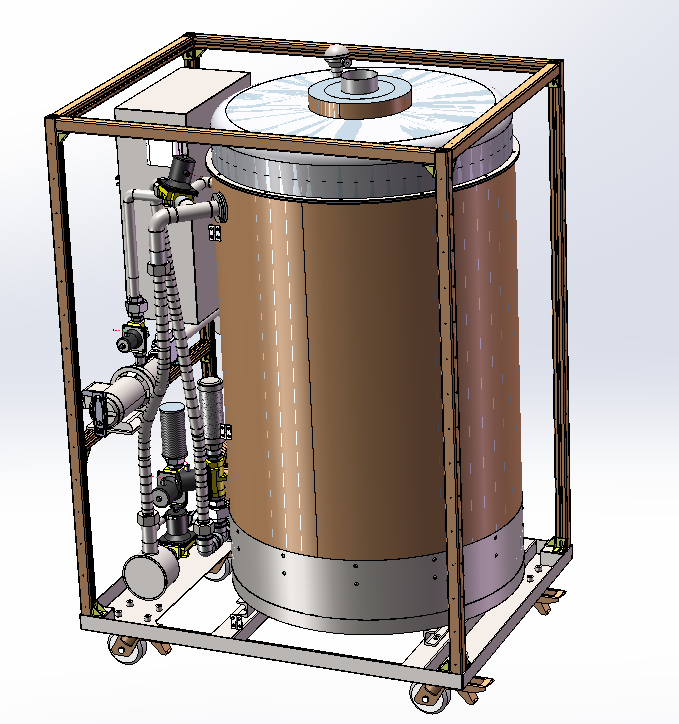

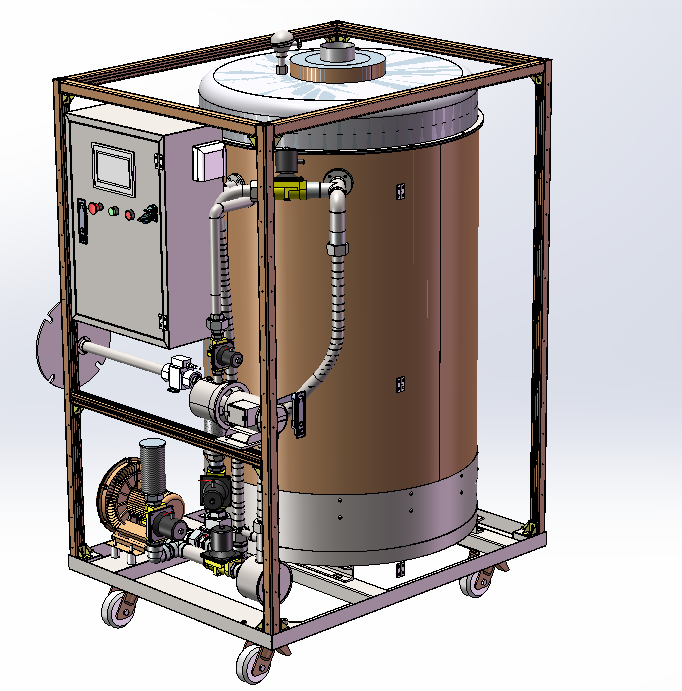

焚烧炉图

五、排泄物处理系统单次工作流程及安全规范

1、污物收集与预处理阶段

（1）自动化切碎收集：厕所模块内置粉碎装置，将排泄物实时切碎并通过真空管道输送至专用储存罐，确保输送过程无堵塞、无异味泄漏。

（2）储存罐功能：真空储存罐采用密封设计，具备压力平衡系统，可临时储存切碎后的污物，为后续处理提供缓冲空间。

2、定量抽吸输送流程

（1）智能启动机制：焚化炉按预设程序每日定时激活抽吸系统，焚化室相应的电磁阀自动开启，自吸泵以恒定功率启动，形成负压输送通道。

（2）精准流量控制：管道内置电磁流量传感器，实时监测输送量，当累计流量达 200L 时，系统自动切断泵电源，同步关闭焚化室进口阀门，误差控制在 ±5L 范围内。

3、高温焚化处理工艺

（1）三段式温控流程：

①升温阶段：以 42KW/H 额定功率持续加热，4 小时内将焚化室温度从常温升至700℃，确保有机物充分热解；

②焚烧阶段：恒温700℃维持 0.6 小时，配合炉内散流助燃装置，实现污物完全燃烧，减容率≥95%；

③冷却阶段：启动强制通风系统，0.5 小时内将炉温降至 80℃以下，便于后续清灰操作。

(2)能源配置：采用高效电阻加热元件，热转换效率达 92% 以上，满足连续运行的能耗需求。

4、烟气处理与通风系统

焚化过程中，变频风机驱动进气 - 排气循环：新鲜空气从炉体底部送入，助燃同时形成正压环境；燃烧烟气经顶部管道自然排出，确保排放管道畅通。

5、灰烬收集与处置规范

（1）自动化清灰流程：炉底抽灰管连接真空抽吸系统，启动后通过负压将灰烬输送至高效真空过滤器，过滤效率达 99%（≥1μm 颗粒）。

（2）维护周期提示：系统通过 PLC 实时监测过滤器压差，当压力异常（超过设定值 -10kPa）时，操作面板亮红灯报警，需立即人工清理过滤器内灰烬，保障抽灰效率。

六、安全风险控制说明

1、沼气防范技术要点

（1）气周期对比：常规化粪池需 1-3 个月厌氧发酵才产生沼气，而本系统按日均处理量计算，储存罐内污物最长停留时间≤72 小时（按三天启动一次流程），远低于产气临界周期。

（2）预防措施：焚烧炉在加热的过程中，管路电磁阀自动切断了与储存罐的连接，确保安全性。

2、设备故障应急处理

当压力传感器报警时，需按以下步骤操作：

（1）切断焚化炉主电源，等待系统冷却至室温；

（2）拆卸真空过滤器外壳，清除内部积灰（建议使用防爆吸尘器）；

（3）检查滤芯完整性，必要时更换新滤芯；

（4）重启系统前进行气密性测试，确认无泄漏后恢复运行。

3、工艺优势总结

该处理系统通过 “粉碎 - 真空输送 - 精准焚化 - 高效除尘” 的全流程自动化设计，实现日均处理量 200kg 的连续作业能力，兼具以下特点：

（1）时效性：从抽吸到清灰全流程≤5.1 小时，满足高频使用场景；

（2）环保性：焚烧后气体为二氧化碳和水蒸气，满足排放标准要求，灰渣无害化率达 100%；

（3）智能化：PLC 集成控制系统支持远程监控，故障预警响应时间≤10 秒。

七、排烟量理论计算与影响因素

1、排烟量估算依据

（1）物质组成分析： 粪便含水率约 70%-80%，干物质中有机物占比约 60%-70%（主要为蛋白质、纤维素等），无机物占比约 30%-40%。焚烧时主要反应为：

①有机物燃烧生成 CO₂、H₂O、N₂等；

②水分蒸发为水蒸气；

③少量含硫、含氮物质生成 SO₂、NOx 等酸性气体。

2、理论排烟量计算

   以处理 200kg 粪便（含水率 90%）为例：

（1）水分蒸发量：200kg×90%=180kg，转化为水蒸气约 300m³（100℃饱和水蒸气）； （2）干物质燃烧需理论空气量：约 3.2-3.5m³/kg 干物质，200kg×10%=20kg 干物质，理论空气量 64-70m³；

（3）考虑 1.3 倍过剩空气系数，实际供气量：83-91m³；

（4）加热、燃烧排烟气成分：水蒸气 300m³ + 燃烧产物（CO₂、N₂等）约 180-190m³，总排烟量约 480-490m³（标准状态下）。
